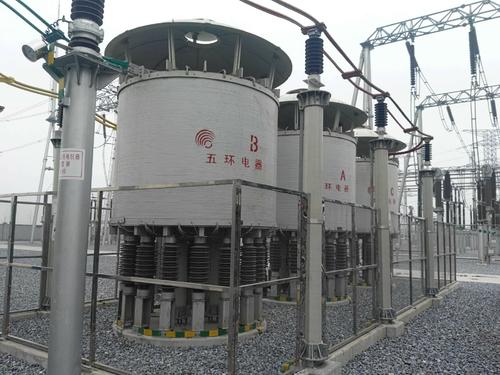

干式空心電抗器光纖測溫裝置

現在很多電氣廠家都需要用到干式空心電抗器,那么干式空心電抗器的作用有哪些,空心電抗器的最高溫度范圍是多少。電抗器怎么測溫。

干式空心電抗器的溫度標準是多少

電抗器的最高溫度和的絕緣等級的,超過其絕緣等級,電抗器極易損壞。

1)如果絕緣等級是A級的話,不能超過105度

2)如果絕緣等級是B級的話,不能超過130度

3)如果絕緣等級是F級的話,不能超過155度

4)如果絕緣等級是H級的話,不能超過180度

5)如果絕緣等級是N級的話,不能超過200度

6)如果絕緣等級是R級的話,不能超過220度

7)如果絕緣等級是S級的話,不能超過240度



干式空心電抗器的作用有哪些

在電力技術領域,超高壓電網、特高壓電網具有大容量、遠距離輸電的能力,是國家電力輸送的主干網絡。干式空心電抗器在電網系統中起到補償無功功率、限制短路電流、濾除高次諧波等作用,是保障電力系統穩定運行的重要電力設備之一。干式空心電抗器具有良好的線性度、低噪聲、高抗短路能力、易于維護等優點,在維持電力系統電壓穩定、限制短路電流、進行無功補償?shù)确矫婢哂兄匾饔谩?/p>



干式空心電抗器在線溫度監測系統的重要性

因為用于高壓電網的干式空心電抗器主要在戶外、免維護條件下服役,工況惡劣,所以導致干式空心電抗器事故頻發。統計表明,導致該類電抗器事故的主要表現為高溫下電抗器電絕緣性能惡化和劇烈燃燒損毀,尤其是后者會蔓延到其他電氣設備,從而引發事故,危害電網安全。因此,有效監控電抗器工作溫度是保證干式空心電抗器穩定運行的技術關鍵。電力高壓電抗器是電力系統中應用廣泛的電氣設備之一,電力高壓電抗器也是電力系統組成中運行最為薄弱的環節之一。電力高壓電抗器長期運行中易出現局部過熱的狀況,會造成局部快速老化,或因外界環境因素引起沿面放電,致使線匝電流急增,損壞線匝絕緣,引發匝間短路、甚至放電燃燒,是電網運行的重要安全隱患。另在故障的初期和發展期,只是局部溫度變化,設備整體溫度變化不明顯,而在故障的損毀期設備整體溫度急劇升高、絕緣性能急劇惡化、蔓延其他電氣設備引發災難性事故,電抗器設備故障損毀期到災難實際發生之間的間隔時間通常在30s~100s的時間量級。

電抗器測溫



干式空心電抗器在電力系統中運用廣泛,近年來,干式空心電抗器燒毀的事件時有發生,造成了生產安全事故和財產損失。干式空心電抗器運行在自然散熱的工作條件下,當系統發生過壓過流、諧波含量過高或者環境溫度升高時,電抗器往往發熱嚴重。在散熱條件較差的情況下,電抗器包封溫度升高,長時間運行于高溫會對包封絕緣產生損壞,最終發生匝間短路,引起電抗器燒毀,因此,對干式空心電抗器的包封溫度進行監測至關重要。

干式空心電抗器光纖測溫系統

在電力快速發展的年代,干式空心電抗器在變電站頻繁的被燒毀,導致輸電以及配電電路電能質量變差,影響電網的穩定運行。

干式空心電抗器溫度檢測所采用的手段通常為紅外測溫法。紅外測溫法就是通過物體的紅外輻射強度測量物體的溫度值,可以實現非接觸式測量。但是,該方法只能用于測量物體表面溫度,不能精確的測量物體的內部溫度,且當測量環境溫度過高 /過低,或者空氣中存在大量粉塵時,紅外測溫的靈敏度和精確度均會變差。電抗器溫度監測原理主要是提供電抗器設備損毀期內的故障警示,留給現場技術人員采取挽救、維護的時間和手段有限。嚴重局限了溫度監控技術在電網、電力系統中的應用和作用。因此,需要提供一種技術方案,在對電抗器設備安全運行狀態監控時,能夠?qū)﹄娍蛊髟O備的故障初期、發展期進行有效識別和預警。

在換流站內,干式空心電抗器長期運行時大量漏磁,會在連接或安裝電抗器的部件諸如支柱絕緣子、支座板以及其他部件處產生渦流損耗,進而產生較大的溫升,這對于長期運行的電抗器將構成極大的安全隱患。而福州華光天銳的熒光光纖測溫裝置是利用熒光光纖傳感器的工作原理自主研發生產。產品操作簡單,光纖傳感器具有抗電磁抗擾的獨特優勢,將其應用到測量干式空心電抗器的溫度及應變上,在線檢測電抗器溫度運行情況,并及時發現其安全隱患、避免事故發生和防止事故擴大都有非常積極的作用。光纖測溫系統能夠在線檢測干式空心電抗器內部元件表面上的溫度,反應出干式空心電抗器的運行工況,進而合理地投切,解決其頻繁被燒毀的難題。
